Условные обозначения соединителей и их контактов
| Тип соединителя: |
РС |
| Герметичный |
Г |
| Число контактов |
4,7,10,19,32,50 |
| Вид соединения вилки с розеткой: |
|
| Резьбовое |
без букв |
| Врубное |
Б |
| Вид покрытия контактов: |
|
| Серебро |
без букв |
| Золочение |
А |
| Тропикоустойчивость |
Т |
| Исполнение всеклиматическое |
В |
| Пример |
соединитель РС50БАТВ вилка с/к |

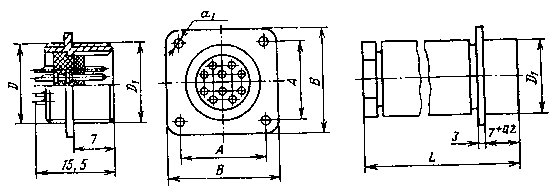

Конструкция и размеры приборных вилок соединителей РС, РСГ.
| Размеры, мм |
Число
контактов |
| D |
D1 |
L |
A |
B |
d1 |
| M10x0,75 |
M10x0,75 |
36 |
11,8 |
16,5 |
2,2 |
4 |
| M12x0,75 |
M12x0,75 |
38 |
13 |
18 |
7 |
| M14x0,75 |
M14x0,75 |
41 |
15 |
20 |
10 |
| M18x0,75 |
M18x1 |
43 |
18 |
24 |
19 |
| M22x0,75 |
M22x1 |
45 |
21 |
28 |
2,7 |
32 |
| M27x0,75 |
M27x1 |
48 |
26 |
33 |
3,2 |
50 |

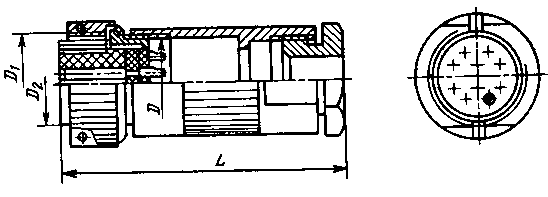

Конструкция и размеры кабельных розеток РС.
| Размеры, мм |
Число контактов |
| D |
D1 |
D2 |
L |
| M10x0,75 |
8,2 |
13 |
36 |
4 |
| M12x0,75 |
10 |
15 |
38 |
7 |
| M14x0,75 |
12 |
17 |
40 |
10 |
| M18x0,75 |
15,5 |
21,5 |
42 |
19 |
| M22x0,75 |
19,5 |
25,5 |
44 |
32 |
| M27x0,75 |
24 |
30,5 |
48 |
50 |
|
